スペースラインウォールとは

各種展示・イベントスペース用大型可動展示・間仕切壁

スペースラインウォールは、美術館や各種展示スペースで使用することを目的として開発された展示用大型可動壁です。スペースラインウォールの最大の特徴は、その大きさにもかかわらず、わずかな労力で、簡単に会場構成ができるところにあり、そのために、クロスポイント(特許第1412985号)をはじめとする、さまざまな独自の技術を採用しています。

また、スペースラインウォールは、設計から製作施工まで、責任をもって当社が一貫して担当するシステムを採用し、すでに多くのお客様から信頼と好評のお声をいただいております。
使う人の身になって考えたら、よいものができた。わたしたちはそんな単純なことを信じて、これからもモノづくりをしていきたいと、考えています。

Why space line wall?

美術館や各種展示スペースに求められるものはなにか?

私たち丸高工業株式会社は、常にそのことを考えて製品開発にとりくんでまいりました。とくに企画展示やさまざまなイベントが催されるスペースでは、計画にあわせて、最小限の労力で自由に会場構成を変更できることが、要求されます。
スペースラインウォールは、当社独自の技術によって、自由かつスムーズに、思いどおりの空間をつくりだすことができます。

製品情報

ハンガーレール

スペースラインウォールを支えるハンガーレールには、スチール製JIS G3101(SS41)熱間圧延を採用し、特殊合成樹脂系塗料(ブラック)による塗装を施しています。スチールレールは、アルミレールと異なりレール自体が構造材であるため、天井裏の占有寸法を最小限に押さえることが可能であり、さらに強度特性においても、吊車走行面の硬度はアルミの3倍、引張強度では7倍の強度を持ち、アルミレールの3倍の復元力弾性を保持しています。また、レール見切りには、曲げ金物を採用し、天井の仕上げに応じた柔軟な設計を可能としました。

ランナーおよびクロスポイント

パネルを支えるスペースラインランナー(吊り車)は、1機あたり最大10tfの荷重懸架力を持ち、4.5tの重量の展示パネルにも十分耐えることができるため、ホールや美術館といった大空間を、大型の移動壁で仕切ることが可能です。ランナーは、多軸多輪(免震機構)機構の採用により、4方向へマトリクス状に走行し、レールのクロス部分(クロスポイント/特許第1412985号)を縦、横、回転とスムーズな移動します。そのため、4tを超える重量の壁でも、たった2人で移動することが可能です。

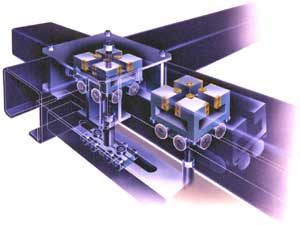

クロスポイント(特許 第1412985号)

パネル内コントローラによるパネルの回転

パネル内上部に取付けられたコントローラーは、クロスポイントを通過するランナーと連動することにより、パネル回転時のスムーズかつ自由な動きを可能にします。また、回転機構をもたせながら、レールをグリッド状に計画することが出来るため、多様な構成を要求される空間を、シンプルに実現することができます。

パネルの動き

”隠すこと”のデザイン

当社のスペースラインウォールは、受注生産方式をとっていますので、使用する空間にあわせたパネルデザインが可能です。
そのため、使用時においても、あたかも建築の壁であるかのように違和感なく空間に調和し、収納時にも壁面と同様に、美しく納めることができます。
デザインを隠すこともデザインだとわたしたちは考えます。

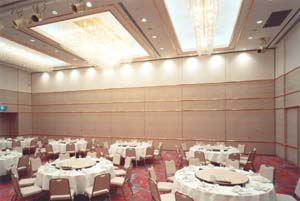

バンケットでの使用例

技術資料

吊り下げ部寸法および容荷重

パネル重量に対応し、豊富なサイズをラインナップ。

  • スペースラインウォール
  • スペースランニング
  • スペーススライディング

スペースラインウォール


クロスポイント XP200-6 XP270-9 XP370-9 XP400-10 XP450-12 XP500-13
ハンガーレール XH120-6 XH165-9 XH205-9 XH235-10 XH260-12 XH295-13
ランナー LR35-13 LR47-28 LR62-40 LR72-44 LR80-47 LR90-55
吊ボルト SCM-24 SCM-30 SCM-36 SCM-42 SCM-48 SCM-52
容荷重 0.5t 0.5t~1.0t 1.0t~2.0t 2.0t~2.5t 2.5t~3.5t 3.5t~4.5t

スペースランニング


ハンガーレール RH-120-6 RH-145-9 RH-160-9
ランナー RR52-42 RR62-47 RR72-58
吊ボルト SCM-27 SCM-30 SCM-39
容荷重 0.8t 0.5t~2t 1t~8t

スペーススライディング


ハンガーレール SH-85-6 SH-145-9 SH-160-9
ランナー SR40-26K-19K SR52W-52-28 SR52W-52-3
吊ボルト SCM-20 SCM-30 SCM-36
容荷重 0.5t 0.5t~1.5t 1t~3t

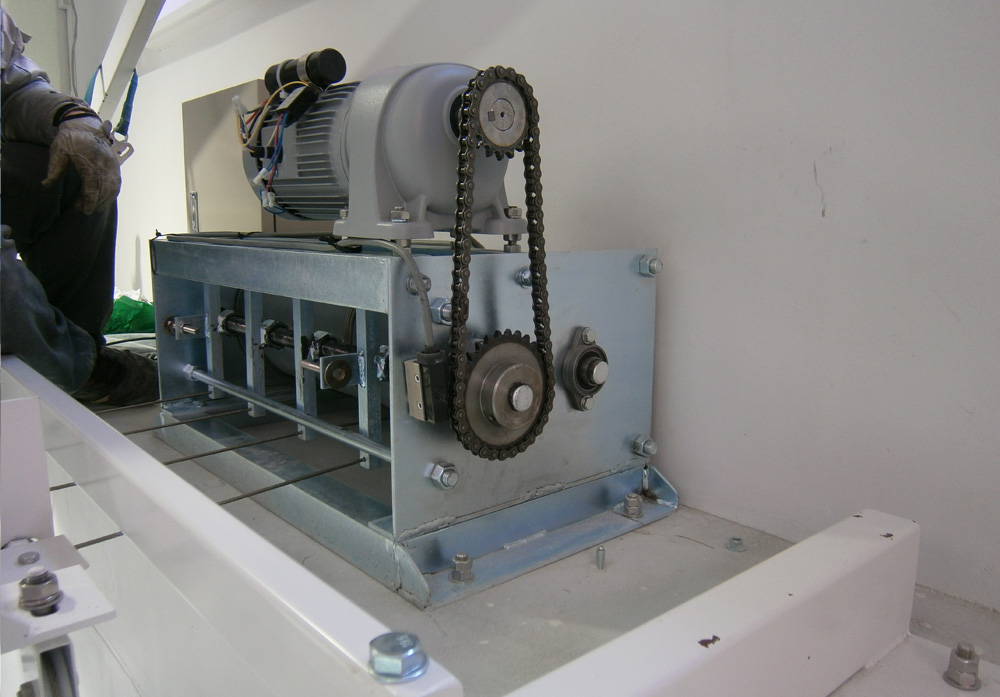

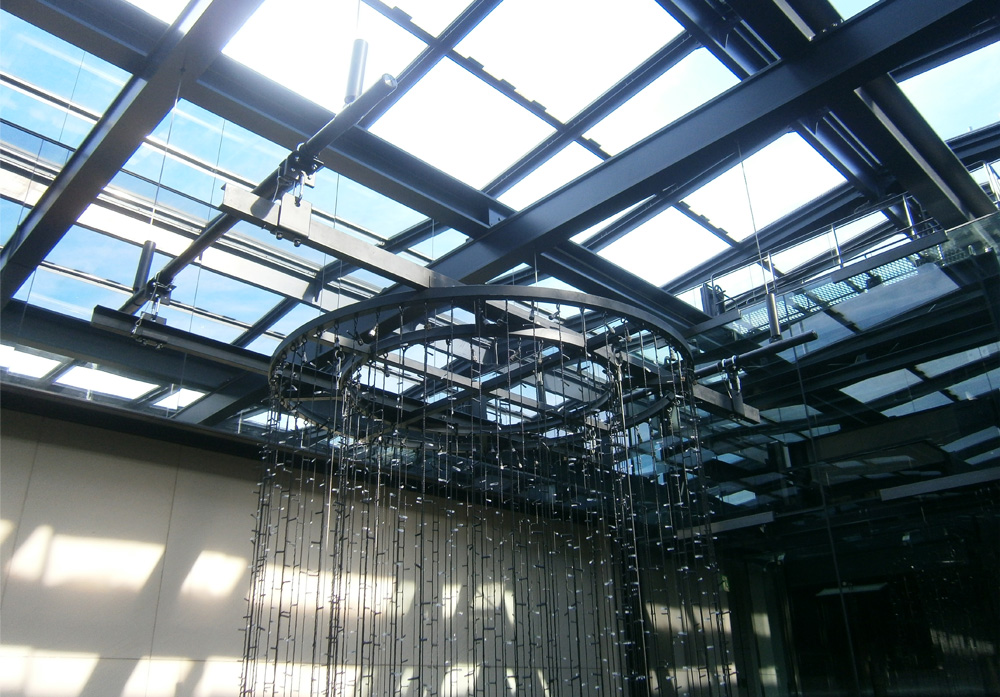

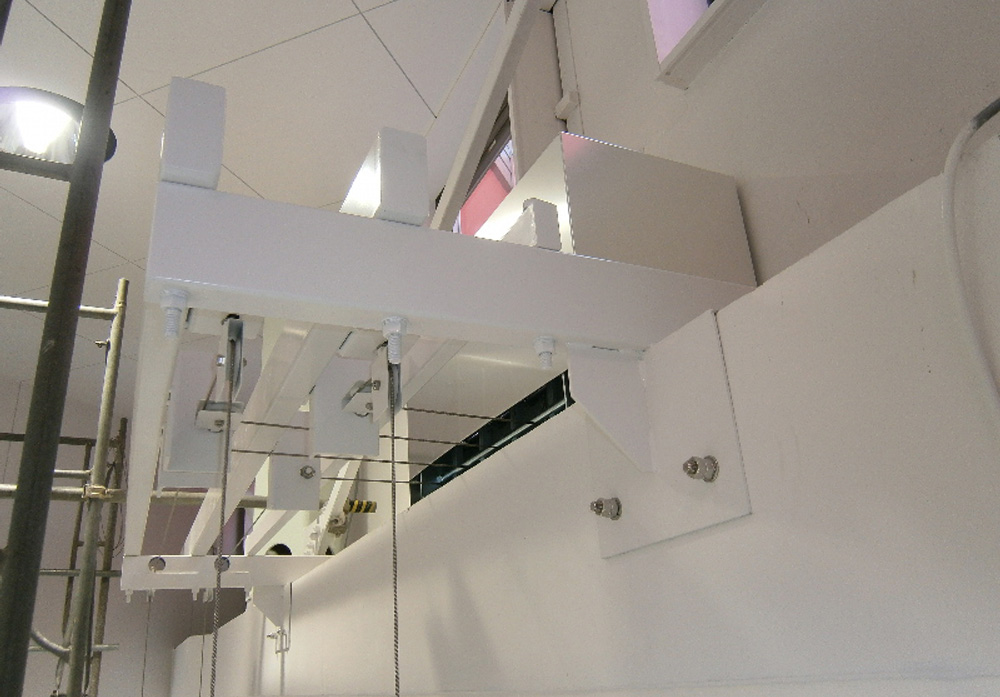

電動バトン装置

電動バトン装置

電動バトン装置
